ケーブルの種類・本数から、必要なラックの呼び幅を選定します。高さ・段数・長さは対象外です。
ケーブルの入力
ラック設定
※ 内面寸法に対して、ケーブルが占めてよい割合です。数値が小さいほど、空き幅を大きく見込みます。
推奨ラック呼び幅
200mm
内面寸法 180mm

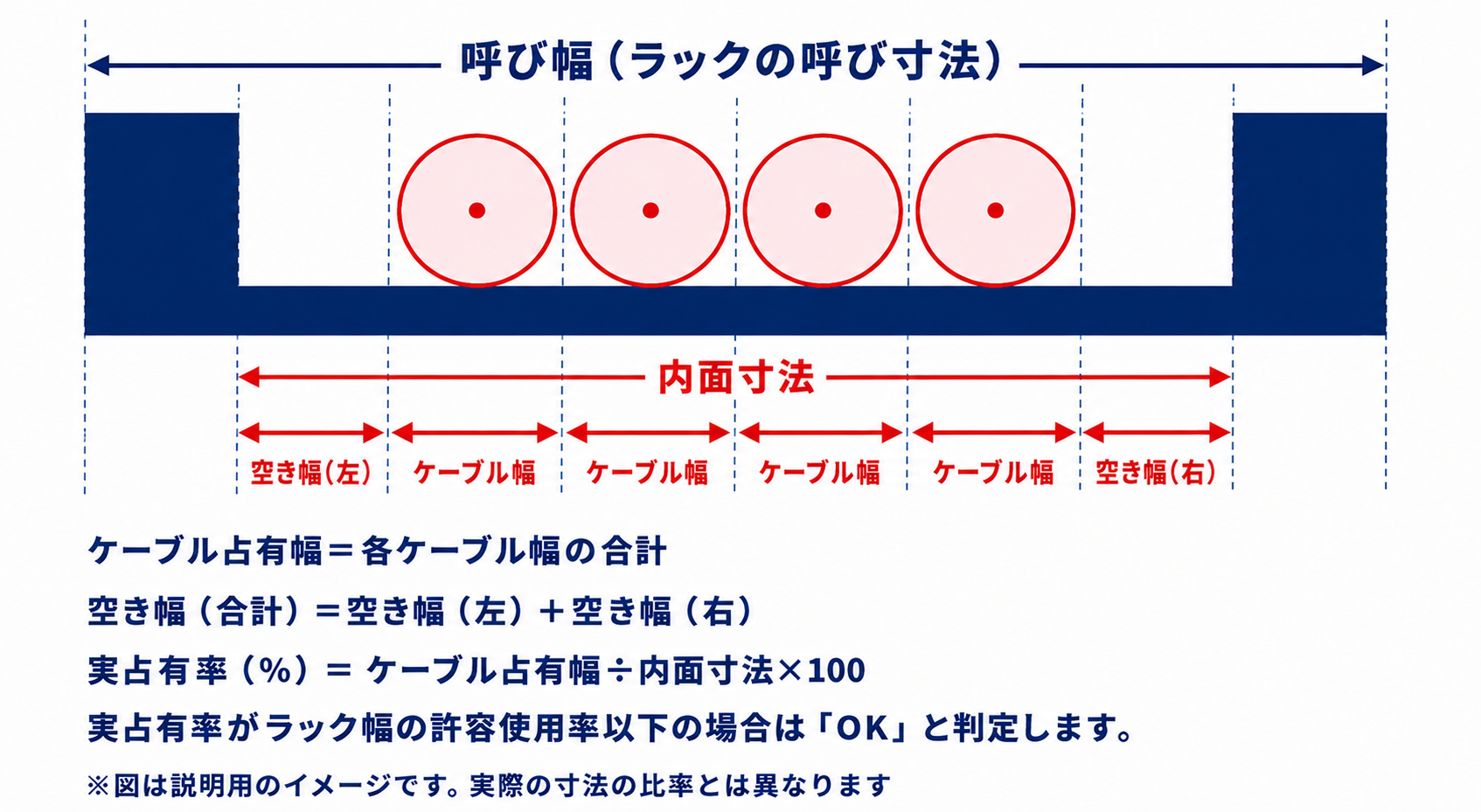

ラック幅の見かた
選定結果
| 呼び幅 (mm) | 内面寸法 (mm) | 判定 | 実占有率 (%) | 空き幅 (mm) |
|---|---|---|---|---|
| 200推奨 | 180 | OK | 24.4 | 136 |
| 300 | 280 | OK | 15.7 | 236 |
| 400 | 380 | OK | 11.6 | 336 |
| 500 | 480 | OK | 9.2 | 436 |
| 600 | 580 | OK | 7.6 | 536 |
| 800 | 780 | OK | 5.6 | 736 |
| 1000 | 980 | OK | 4.5 | 936 |
| 1200 | 1180 | OK | 3.7 | 1136 |

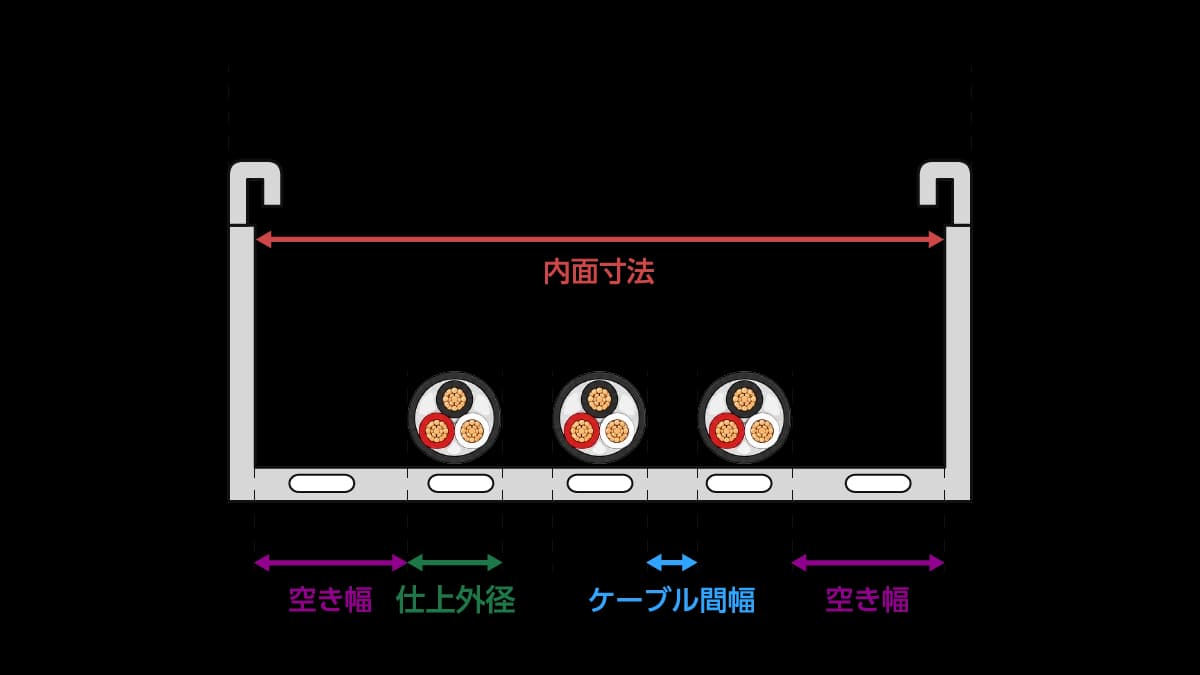

※ 空き幅は、内面寸法からケーブル占有幅を引いた値（左右に生じる空き幅の合計）です。
※ 実占有率・空き幅・判定は、呼び幅ではなく内面寸法（電線が実際に載る幅）を基準に計算しています。 内面寸法ははしご形の値です。
水平支持間隔2m以下
つりボルト径（目安）M9以上（呼び径9mm以上）
最小曲げ半径（最大値）264 mm（外径×6）
ケーブル重量1.99 kg/m
概算荷重1.99 kg/m
ラック許容荷重はメーカーカタログで最終確認してください。
電力ケーブルは原則として積重ね不可。1段並べで選定してください。
本ツールは、「内線規程 第14版 JEAC8001-2022」および「公共建築工事標準仕様書（電気設備工事編）令和7年版」を参考資料の一つとして計算しております。計算結果は目安としてご利用いただき、最終的なご判断は、実際の条件をご確認のうえお客様にてお願いいたします。
