電線管の種類と違いを解説｜G管・C管・E管・VE管・PF管・CD管

建物や工場、住宅などの電気設備を見ると、電線やケーブルが金属や樹脂の管の中に収められていることがあります。

この管は「電線管」と呼ばれ、電線やケーブルを外部からの衝撃や損傷から守る重要な役割を持っています。

電線管にはさまざまな種類があり、施工する場所や求められる強度、施工性、耐食性などによって使い分けられます。

電気工事でよく使用される代表的な電線管には、次のものがあります。

• 厚鋼電線管（G管）
• 薄鋼電線管（C管）
• ねじなし電線管（E管）
• 硬質ビニル電線管（VE管）
• 合成樹脂製可とう電線管（PF管）
• 合成樹脂製可とう電線管（CD管）

名称だけを見ると、「G管とC管は何が違うの？」「PF管とCD管は見た目が似ているけれど同じもの？」と疑問に感じるかもしれません。

しかし、

「金属製か合成樹脂製か」

「硬い管か曲げられる管か」

「どのような場所で使用するのか」

というポイントで整理すると、それぞれの違いが分かりやすくなります。

この記事では、G管・C管・E管・VE管・PF管・CD管について、それぞれの特徴や用途、メリット、違いを分かりやすく解説します。

1．電線管とは？

電線管とは、電線やケーブルを内部に収め、外部から保護するために使用する管です。

電線をそのまま露出した状態で施工すると、物がぶつかったり、設備のメンテナンス中に工具などが接触したりして、電線が損傷する可能性があります。

また、施工場所によっては水分、湿気、薬品、紫外線、熱、外部からの衝撃などの影響を受けることもあります。

こうした外的要因から電線を守るために、施工条件に適した電線管が使用されます。

電線管を使用することで、

• 電線を機械的な損傷から保護する
• 配線を整理する
• 配線ルートを明確にする
• 設備の安全性を高める
• メンテナンスしやすくする

といった効果が期待できます。

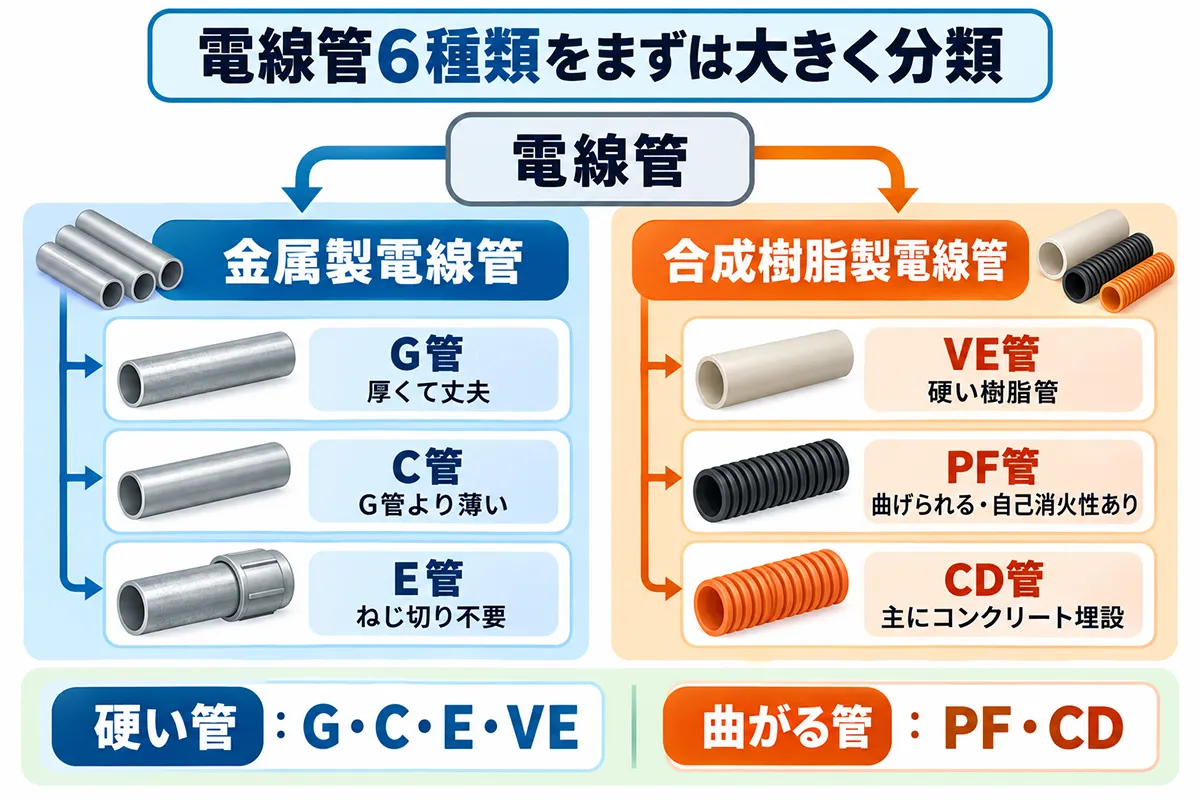

電線管は大きく分けると、「金属製電線管」と「合成樹脂製電線管」に分類できます。

2．金属製電線管とは？

金属製電線管は、金属で作られた電線管です。

代表的な種類として、

• 厚鋼電線管（G管）
• 薄鋼電線管（C管）
• ねじなし電線管（E管）

があります。

金属製のため機械的強度が高く、電線をしっかりと保護できることが大きな特徴です。

ただし、G管・C管・E管では管の厚さや接続方法、施工性などに違いがあります。

3．厚鋼電線管（G管）とは？

厚鋼電線管は、肉厚が厚く、機械的強度に優れた金属製電線管です。

一般的には「G管」と呼ばれます。

数ある電線管の中でも比較的丈夫なため、電線をしっかり保護する必要がある場所で使用されます。

などで使用されることがあります。

金属管でしっかりと電線を保護したい場合に適した電線管です。

特に「強度を重視したい」という場合に有力な選択肢となります。

そのため、どの場所でもG管を使用すればよいというわけではありません。

必要な強度と施工性を考慮して選定します。

4．薄鋼電線管（C管）とは？

薄鋼電線管は、G管よりも管の肉厚を薄くした金属製電線管です。

一般的に「C管」と呼ばれます。

金属製電線管である点はG管と同じですが、G管より薄く、比較的軽量であることが特徴です。

などの電気配管で使用されることがあります。

5．ねじなし電線管（E管）とは？

ねじなし電線管は、その名称のとおり、管端にねじを切らずに施工できる金属製電線管です。

一般的には「E管」と呼ばれています。

など、さまざまな場所で使用されています。

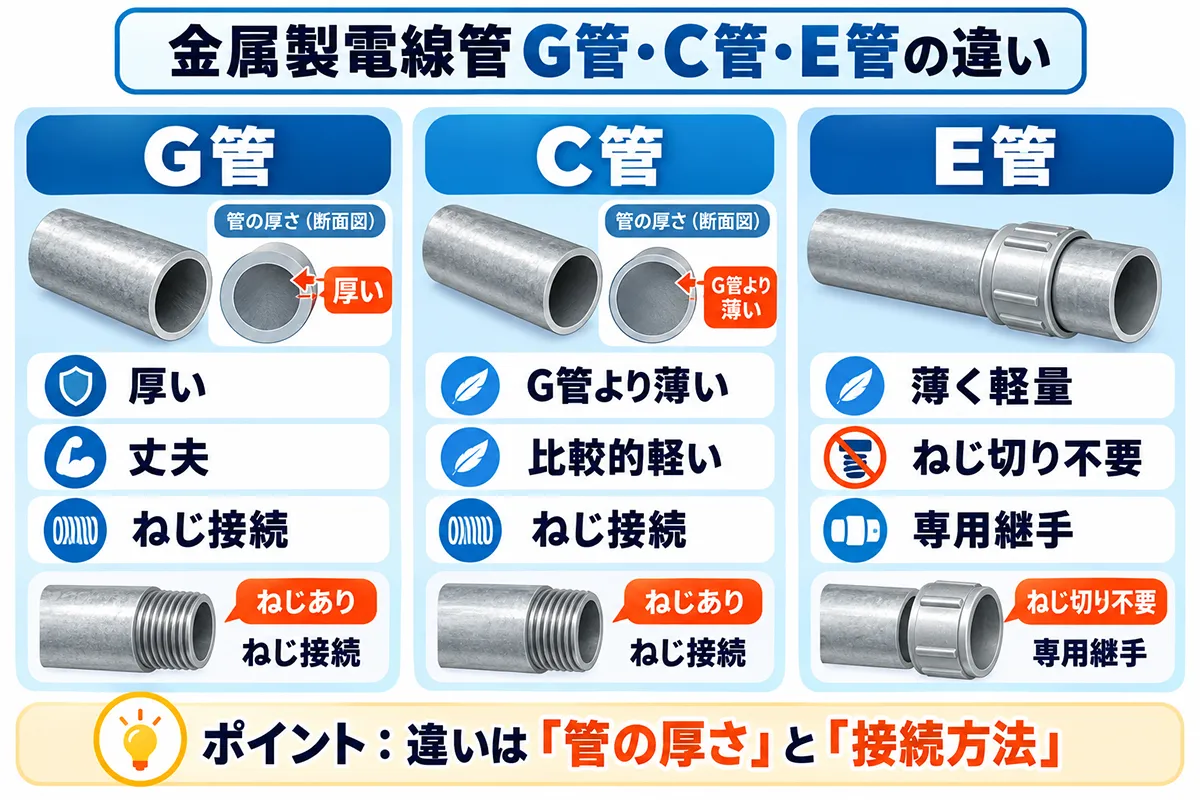

6．G管・C管・E管の違い

G管・C管・E管は、すべて金属製電線管ですが、それぞれ特徴が異なります。

厚鋼電線管（G管）

材質：金属

特徴：肉厚で強度が高い

接続：主にねじ接続

薄鋼電線管（C管）

材質：金属

特徴：G管より薄く軽量

接続：主にねじ接続

ねじなし電線管（E管）

材質：金属

特徴：ねじ切り加工が不要

接続：専用のねじなし継手を使用

覚え方としては、

G管＝頑丈

C管＝G管より薄い

E管＝ねじ切り不要

と整理すると、それぞれの違いを理解しやすくなります。

7．硬質ビニル電線管（VE管）とは？

硬質ビニル電線管は、硬質塩化ビニル樹脂を使用した電線管です。

一般的には「VE管」と呼ばれます。

G管・C管・E管が金属製であるのに対し、VE管は合成樹脂製です。

といった特徴があります。

金属製ではないため、基本的に錆が発生しないことが大きなメリットです。

などで使用されます。

ただし、屋外では紫外線、温度変化、機械的な衝撃なども考慮する必要があります。

8．合成樹脂製可とう電線管とは？

合成樹脂製可とう電線管とは、合成樹脂で作られた、曲げることができる電線管です。

「可とう」とは、「曲げたり、たわませたりできる」という意味です。

代表的なものとして、

• PF管
• CD管

があります。

どちらも蛇腹状の形をしていますが、性質や使用できる場所には違いがあります。

9．PF管とは？

PF管は、合成樹脂製可とう電線管の一種です。

柔軟性が高く、施工ルートに合わせて曲げながら配管できることが大きな特徴です。

など、さまざまな場所で使用されます。

などのメリットがあります。

10．CD管とは？

CD管もPF管と同じ合成樹脂製可とう電線管です。

蛇腹状になっているため柔軟性があり、見た目もPF管とよく似ています。

しかし、PF管とCD管では使用目的に大きな違いがあります。

11．PF管とCD管の違い

PF管とCD管の大きな違いは、「自己消火性」と「主な使用場所」です。

PF管

• 柔軟性が高い
• 自己消火性がある
• 幅広い場所で使用される

CD管

• 柔軟性が高い
• 主にコンクリート埋設で使用する
• オレンジ色が一般的

簡単に整理すると、

PF管＝用途が比較的広い可とう電線管

CD管＝主にコンクリート内へ埋設する可とう電線管

と覚えると分かりやすいでしょう。

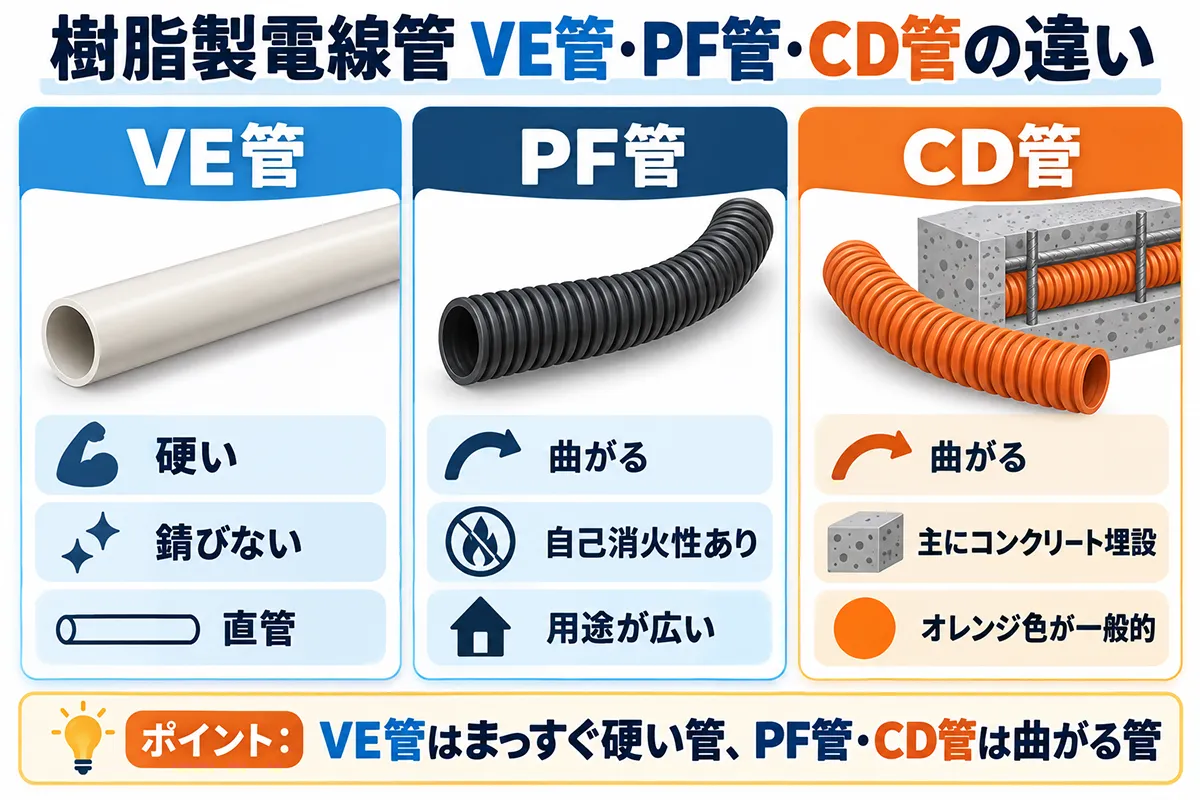

12．VE管・PF管・CD管の違い

VE管・PF管・CD管はいずれも合成樹脂製の電線管ですが、大きく異なるのが「管の硬さ」と「用途」です。

VE管＝硬い樹脂管

PF管＝曲げられる樹脂管

CD管＝主にコンクリート埋設で使用する曲がる樹脂管

と整理すると理解しやすくなります。

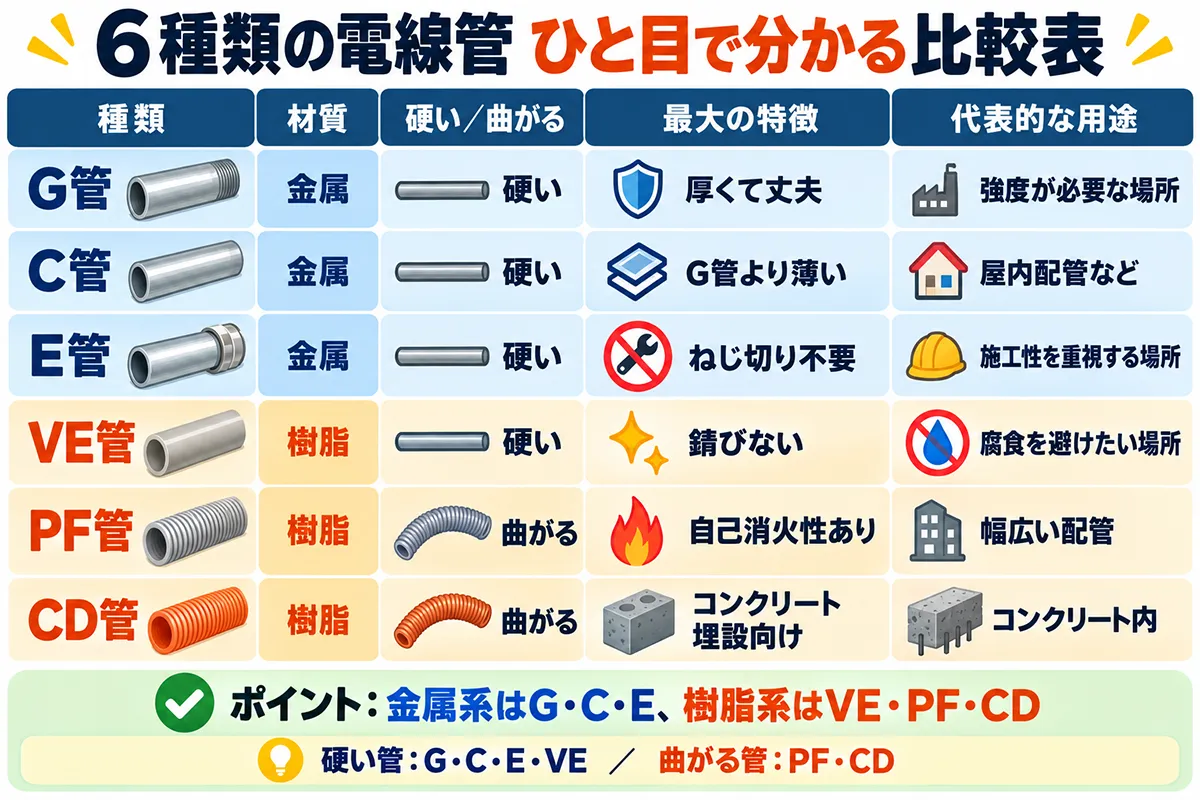

13．G管・C管・E管・VE管・PF管・CD管を一覧で比較

ここまで紹介した6種類をまとめると、次のようになります。

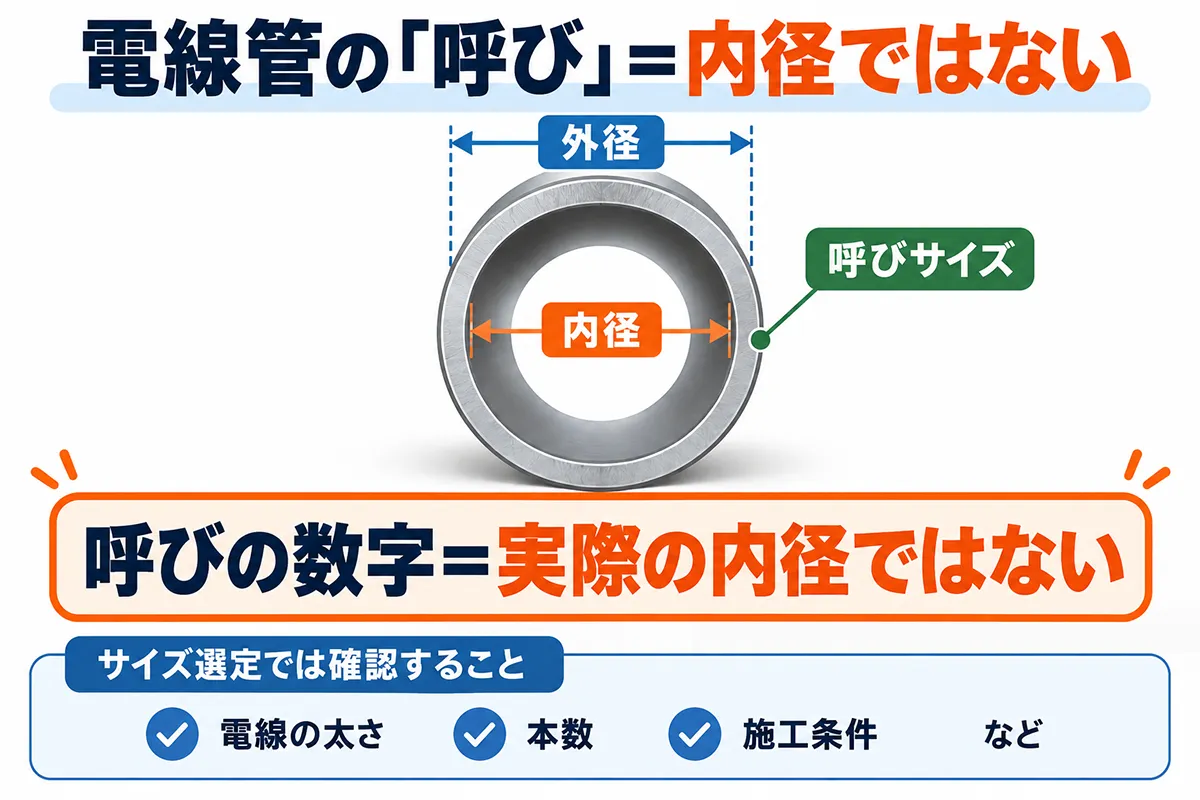

14．電線管の「呼び」とサイズについて

電線管を選ぶときには、種類だけでなくサイズも重要です。

電線管には「呼び」と呼ばれるサイズ区分があります。

例えば、

E19

E25

G16

G22

VE16

PF16

などのように表示されます。

ここで注意したいのは、この数字をそのまま「管の内径」と考えないことです。

電線管の呼びは規格上のサイズを示すものであり、実際の外径や内径とは必ずしも一致しません。

などを考慮します。

単純に「電線が入ればよい」という考え方ではなく、施工性や安全性も含めて適切なサイズを選定することが重要です。

電線管のサイズを選定する

15．電線管工事では付属品も重要

電線管工事では、管本体だけで施工が完了するわけではありません。

電線管同士をつないだり、ボックスへ接続したりするために、さまざまな付属品を使用します。

などを使用します。

G管・C管・E管では接続方法が異なるため、それぞれの管種に対応した付属品を使用する必要があります。

などが使用されます。

電線管と付属品には適合する組み合わせがあるため、施工時には製品仕様を確認することが重要です。

16．電線管とケーブル保護管は同じではない

電気工事や建築設備について調べていると、電線管によく似た樹脂製の管や波付管を見かけることがあります。

しかし、外見が似ているからといって、すべて同じ用途に使用できるとは限りません。

製品によって、

• 電線管
• ケーブル保護管
• 地中埋設用管
• 通信配線用管

など、用途が異なる場合があります。

そのため、

「見た目が似ているから使える」

と判断するのではなく、製品の規格や用途、施工条件を確認することが重要です。

17．G管・C管・E管・VE管・PF管・CD管の覚え方

電線管の種類を一度に覚えようとすると、混乱することがあります。

その場合は、3段階に分けて整理すると理解しやすくなります。

です。

合成樹脂製電線管は、

• VE管
• PF管
• CD管

です。

です。

曲げることのできる可とう管は、

• PF管
• CD管

です。

18．電線管を選ぶときの注意点

電線管は、施工者の好みだけで自由に選択できるものではありません。

施工場所や配線方法によって、使用できる電線管や施工方法が決められている場合があります。

また、同じ種類の電線管でも、製品ごとに性能や使用条件が異なる場合があります。

特に、

• 屋外
• 高温環境
• 水気のある場所
• 薬品を使用する場所
• 機械的な衝撃を受けやすい場所

などでは、設置環境を十分に確認して選定する必要があります。

実務では、管の名称や一般的な特徴だけで判断せず、施工場所や用途に応じた適切な選定が求められます。

19．まとめ｜電線管は材質・硬さ・用途で整理すると分かりやすい

G管・C管・E管・VE管・PF管・CD管は、いずれも電線やケーブルを保護するために使用される電線管ですが、それぞれ特徴が異なります。

最後にもう一度整理しておきましょう。

厚鋼電線管（G管）は、金属製で肉厚があり、機械的強度に優れた電線管です。

薄鋼電線管（C管）は、G管より薄く、比較的軽量な金属製電線管です。

ねじなし電線管（E管）は、管端へのねじ切り加工が不要な金属製電線管です。

硬質ビニル電線管（VE管）は、硬質な合成樹脂製電線管で、軽量で錆びにくく、絶縁性や耐食性があります。

PF管は、柔軟性があり、曲げながら施工できる合成樹脂製可とう電線管です。自己消火性を持っています。

CD管も曲げることのできる合成樹脂製可とう電線管ですが、主としてコンクリート内へ埋設して使用します。

初めて電線管について学ぶ場合は、

「金属か樹脂か」

「硬いか曲がるか」

「どこで使用するか」

という3つのポイントから整理すると、それぞれの違いを理解しやすくなります。

最も簡単に覚えるなら、

G管＝丈夫

C管＝G管より薄い

E管＝ねじ切り不要

VE管＝硬い樹脂管

PF管＝曲がる樹脂管

CD管＝主にコンクリート埋設

という6つの特徴を押さえておくとよいでしょう。

20．本記事をご利用いただく際の注意事項

本記事では、厚鋼電線管（G管）、薄鋼電線管（C管）、ねじなし電線管（E管）、硬質ビニル電線管（VE管）、PF管、CD管について、一般的な知識や代表的な特徴、用途を分かりやすく解説しています。

ただし、実際の電気設備の設計・施工では、建物の用途、施工場所、周囲環境、電線の種類、配線方法などによって適用される条件が異なる場合があります。

そのため、本記事の内容のみをもとに設計・施工を判断するのではなく、実際の業務では、関係法令、電気設備に関する技術基準、JISなどの関連規格、設計図書・施工仕様書、使用する製品のメーカー仕様書や施工要領など、最新の情報を確認してください。

また、電線管や付属品についても、製品ごとに仕様や使用条件が異なる場合があります。

実際に使用する際は、施工環境や用途に適した電線管・付属品を選定し、必要に応じて設計者、施工管理者、電気工事の有資格者、メーカーなどへ確認したうえで適切に施工してください。
